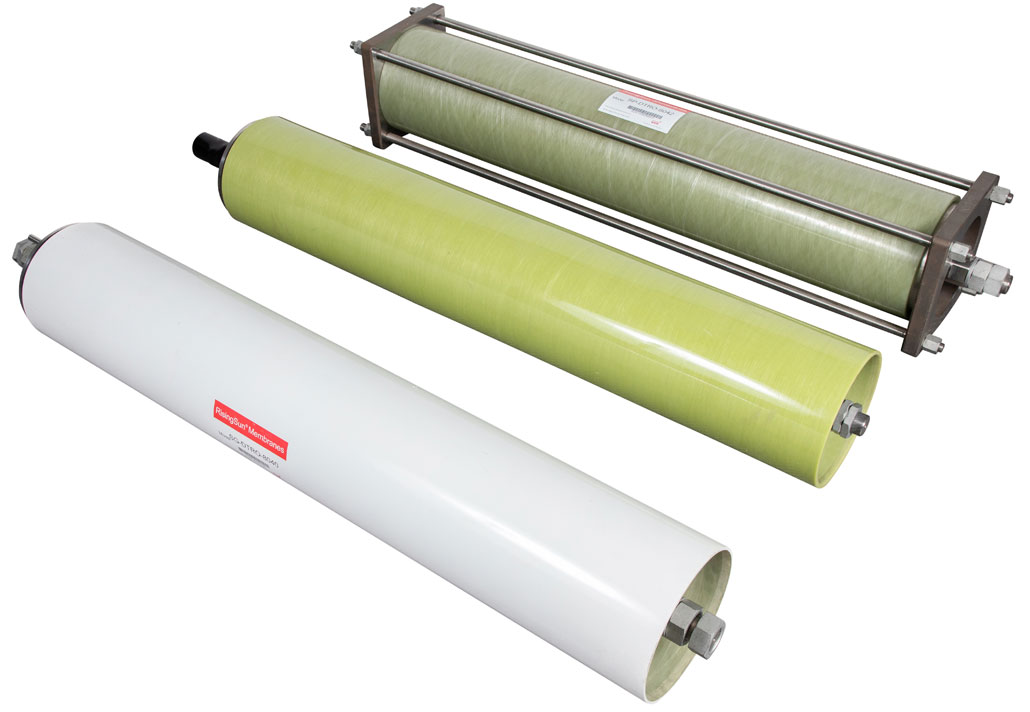

碟管式高压膜 DTRO / DTNF

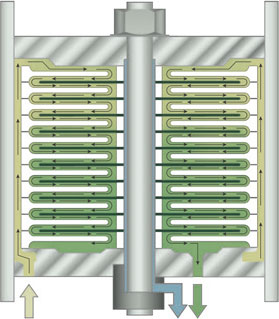

碟管式膜技术简称 DT, 常见为DTRO和DTNF, 它的膜组件构造特殊。DT膜组件采用高强度，耐压设计，能够克服更高的渗透压，带有凸点的导流盘形成独特的开放式流道，对预处理要求低，提高了膜抗污染能力，清洗更彻底，延长膜使用寿命。
独特性：
高强度、耐高压设计，最大可承受 160bar 。
独特的凸点设计，降低流动阻力和浓差极化。
采用耐高压、高截留的膜片。

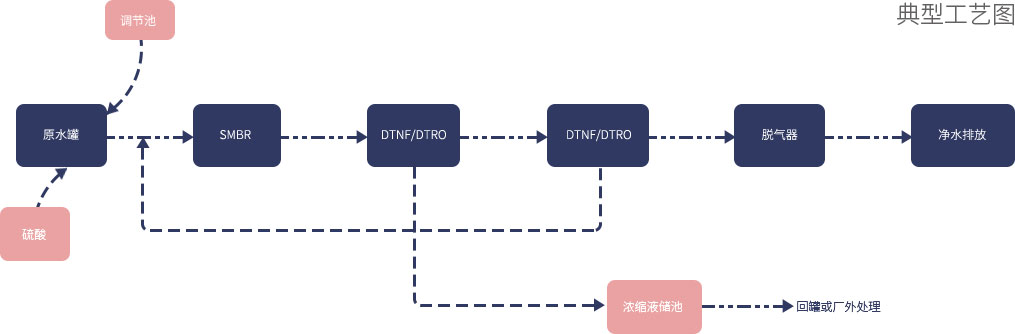

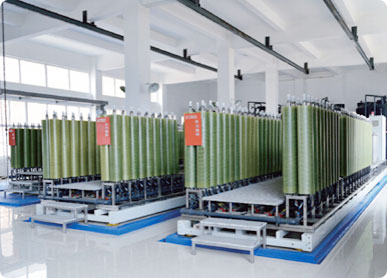

应用：
填埋场渗滤液
高浓度工业废水
卷式RO/NF浓缩液
工业浓盐水
| 类型 | DTRO | DTNF | |
| 型号 | SP-DTRO3-8042 | SP-DTRO5-8042 | SP-DTNF-8042 |
| 膜片型号 | RO3 | RO5 | NF2 |
| 膜片数量 (片) | 209 | 209 | 209 |
| 膜面积 (㎡) | ＞9.4 | ＞9.4 | ＞9.4 |
| 进水流量范围 (l/h) | 500-1200 | 500-1200 | 500-1200 |

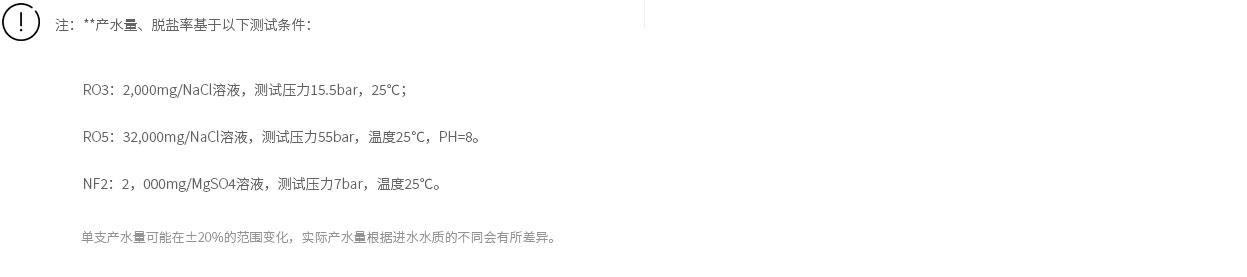

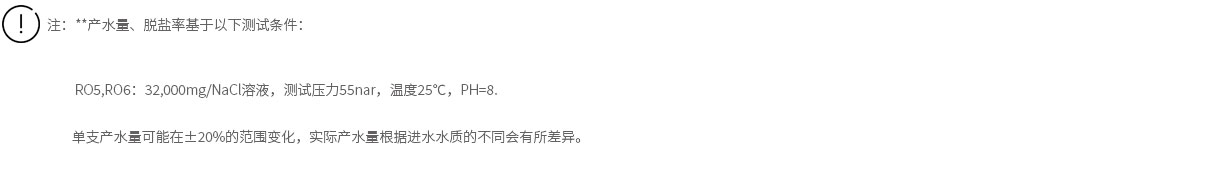

| 产水量**（L/h） | 420 | 400 | 450 |
| 稳定脱盐率**（％） | 98.5 | 99.5 | 98 |
| 最小脱盐率（%） | 97.5 | 99 | 96 |
| 导流盘材质 | ABS | ABS | ABS |
| 膜壳材质 | 玻璃钢 | 玻璃钢 | 玻璃钢 |
| 操作压力 (bar) | 75 | 90 | 90 |
| 最大压差 (bar) | 9 | 9 | 9 |
| 最高操作温度 (℃) | 40 | 40 | 40 |
| 耐受余氯 (ppm) | <0.1 | <0.1 | <0.1 |
| 连续运行pH | 3-11 | 3-11 | 3-11 |
| 化学清洗 pH@40℃ | 2-12 | 2-12 | 2-12 |
| 压力 | 75 | 90 |

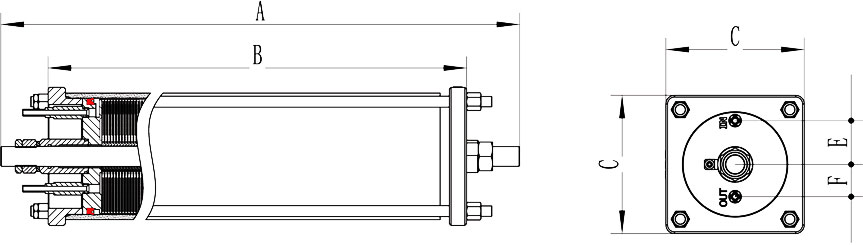

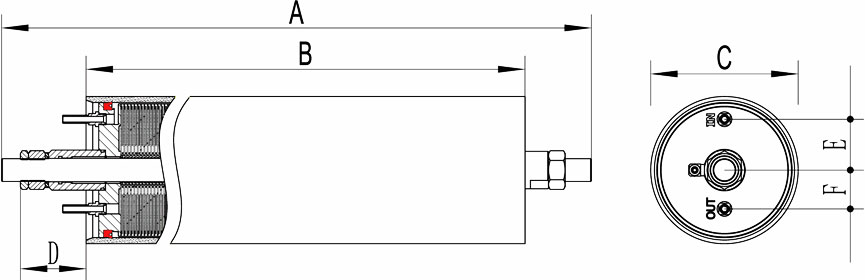

| 膜组件总长 A（mm） | 1400 | 1400 |
| 膜壳长度 B（mm） | 1150 | 1150 |
| 膜组件直径 C（mm） | 216 | 216 |
| 支撑高度 D（mm） | 98 | 98 |
| 进水口距中心间距 E（mm） | 420 | 450 |
| 浓水口距中心间距 F（mm） | 56 | 56 |
| 进水/浓水接口直径（mm） | 12 | 12 |
| 产水接口（mm） | 软管快速接口11.6×9 | 软管快速接口11.6×9 |
| 类型 | DTRO-H | |
| 型号 | SP-DTRO5-8042-H | SP-DTRO6-8042-H |
| 膜片型号 | RO5 | RO6 |
| 膜片数量 (片) | 209 | 209 |
| 膜面积 (㎡) | ＞9.4 | ＞9.4 |
| 进水流量范围 (l/h) | 500-1200 | 500-1200 |
| 产水量**（L/h） | 400 | 320 |
| 稳定脱盐率**（％） | 99.5 | 99.6 |
| 最小脱盐率（%） | 99 | 99 |
| 导流盘材质 | ABS | ABS |
| 膜壳材质 | 玻璃钢 | 玻璃钢 |
| 操作压力 (bar) | 120 | 160 |
| 最大压差 (bar) | 9 | 9 |
| 最高操作温度 (℃) | 40 | 40 |
| 耐受余氯 (ppm) | <0.1 | <0.1 |
| 连续运行pH | 3-11 | 3-11 |
| 化学清洗 pH@40℃ | 2-12 | 2-12 |
| 压力(bar) | DTRO-H |
| 膜组件总长 A（mm） | 1400 |
| 法兰间距 B（mm） | 1225 |
| 法兰宽度 C（mm） | 240 |
| 进水口距中心间距 E（mm） | 76 |
| 浓水口距中心间距 F（mm） | 56 |
| 进水/浓水接口直径（mm） | 12 |
| 产水接口（mm） | 软管快速接口11.6×9 |

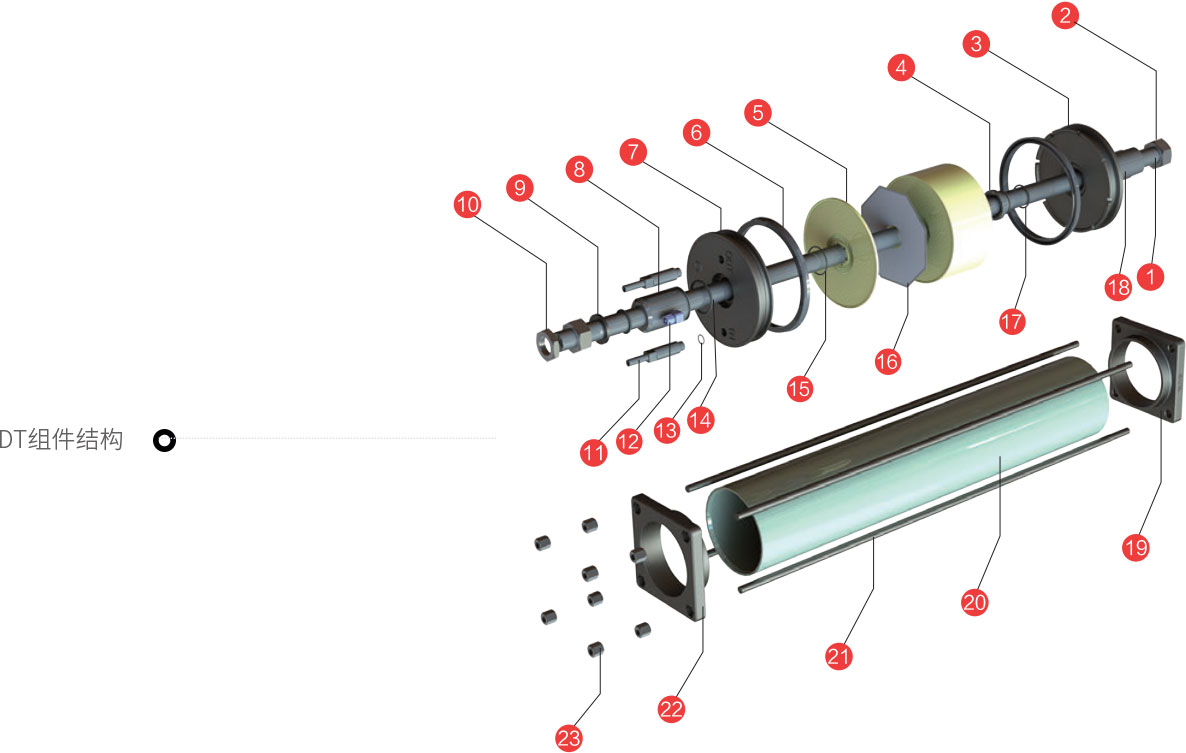

| 零件号 | 零件名称 | 零件号 | 零件名称 | 零件号 | 零件名称 | 零件号 | 零件名称 |
| 1 | 中心拉杆 | 7 | 下端盖 | 13 | O型圈14-2 | 19 | 上法兰 |
| 2 | 厚螺母 | 8 | 净水收集套 | 14 | O型圈52-4 | 20 | 膜壳 |
| 3 | 上端干 | 9 | 拉杆垫片 | 15 | O型圈48-2 | 21 | 加强螺杆 |
| 4 | 补充轴套 | 10 | 薄螺母 | 16 | DTRO膜片 | 22 | 下法兰 |
| 5 | 导流盘 | 11 | 进出水接头 | 17 | O型圈39-3 | 23 | 加强螺母 |
| 6 | 唇形密封圈 | 12 | 净水接头 | 18 | 拉杆轴套 |
|
|
DTRO产品资料
